ИСО-1 - измеритель сопротивления обмоток

Измеритель сопротивления обмоток ИСО-1 является переносным прибором, предназначенным для измерения методом амперметра-вольтметра сопротивления цепей постоянному току, в том числе цепей, имеющих значительную индуктивность (например, обмоток трансформаторов). Прибор подключается к измеряемой цепи по четырехпроводной схеме.

Технические характеристики ИСО-1:

Прибор имеет шесть пределов измерения - 2 mΩ, 20 mΩ, 200 mΩ, 2 Ω, 20 Ω, 200 Ω.
Номинальный измерительный ток равен 5 А на пределах измерения 2, 20 и 200 mΩ, 2.5 А на пределе 2 Ω, 250 mA на пределе 20 Ω и 25 mA на пределе 200 Ω. Предусмотрена возможность регулировки измерительного тока в диапазоне от 20 до 100 % номинального значения (для работы с аккумуляторами малой емкости).
В приборе применяется режим форсированой установки тока насыщения при включении и режим поглощения энергии ЭДС самоиндукции, возникающей при отключении. На время гашения поля включается звуковая и световая индикация, работающая вплоть до прекращения тока в цепи.
Питание прибора - от внешнего сетевого источника постоянного тока напряжением 12 V , 5А
Средний потребляемый ток:
- 3 А на пределах 2, 20, 200 mΩ;
- 1.5 А на пределе 2 Ω;
- менее 500 mА на пределах 20 и 200 Ω;
- менее 300 mА при отключенном токе нагрузки и включенном термостате;
Допустимая длина измерительных проводов при сечении не менее 1.5 мм2, определяется предельным суммарным сопротивлением пары в токовой цепи не более 1 Ω.

Конструктивное исполнение прибора ИСО-1:

Прибор выполнен в металлическом корпусе.

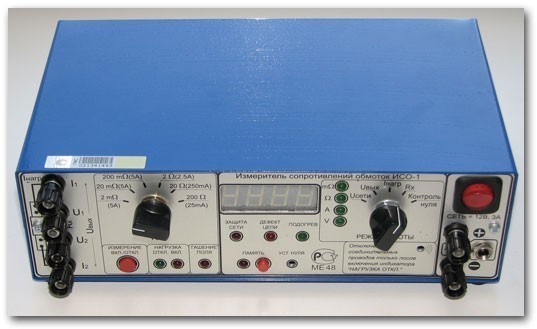

На передней панели расположены: органы управления, цифровой индикатор, клеммы питания, клеммы подключения к измеряемой цепи по четырехпроводной схеме.

Габаритные размеры прибора - 250х170х80 мм.
Масса прибора без источника питания - не более 1.6 кг.
Продолжительность непрерывной работы - 8 час в сутки.
