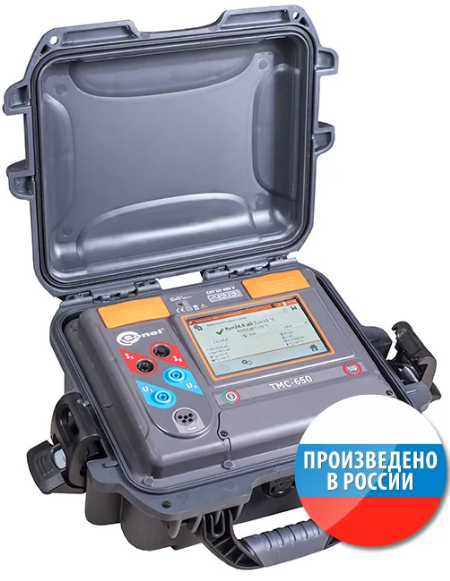

TMC-6500 Микроомметр

TMC-6500 Микроомметр
Артикул: 308121
Гарантия: 36 мес.
Госреестр РФ: 75955-19
Поверка: включена в стоимость
Межповерочный интервал: 24 мес.
Бренд: Sonel
Артикул производителя: WMRUTМС6500
Цена:
794 400 Р
Доступен для заказа
Добавить к сравнению

Назначение микроомметра TMC-6500:

ТМС-6500 – профессиональный, цифровой измеритель, предназначенный для измерения сопротивлений, как индуктивных объектов током до 10 А, так и контактных соединений токоведущей цепи коммутационного оборудования, сварных и болтовых соединений током до 100 А. Специальные алгоритмы измерения и дополнительные функции позволяют своевременно оценить состояние проверяемой установки.

Особенности микроомметра TMC-6500:

  • Диапазон измерения сопротивления 0,1 мкОм…1999,9 Ом рабочим током 1 мА…100 А;
  • Три режима измерения: автоматический режим; измерение резистивных объектов; измерение индуктивных объектов;
  • Измерение сопротивления контактных соединений с использованием токовых клещей;
  • Функция выбора измерения сопротивления с одно- или двухнаправленным протеканием тока;
  • Функция регистратора измерения с интервалом 1 с…15 мин длительностью до 30 мин;
  • Графический анализ измерения сопротивления R(t);
  • Функция размагничивания магнитопровода;
  • Автоматическое приведение измеренного сопротивления к температуре, при которой определялось базовое сопротивление;
  • Функция измерения температуры объекта;
  • Расчёт температуры обмоток электрооборудования, подвергшихся нагреву;
  • Использование измерителя для установок с аморфным магнитопроводом;
  • Функция энергосбережения;
  • Широкий функционал работы с памятью прибора и интеграция данных в ПК;
  • Работа измерителя как от электрической сети, так и от АКБ.
  • Технические характеристики микроомметра TMC-6500:

    Измерение сопротивления
    Диапазон Разрешение Ток измерения/Напряжение Основная погрешность
    0 мкОм…999,9 мкОм 0,1 мкОм 50 A < I ≤ 100 A (200 мВ) ± (0,2% и. в. + 2 е.м.р.)
    1,0000 мОм…1,9999 мОм 0,0001 мОм
    0…999,9 мкОм 0,1 мкОм 20 A < I ≤ 50 A (200 мВ)
    1,0000…3,9999 мОм 0,0001 мОм
    0…999,9 мкОм 0,1 мкОм 10 A < I ≤ 20 A (160 мВ)
    1,0000…7,9999 мОм 0,0001 мОм
    0…999,9 мкОм 0,1 мкОм 10 А (20 мВ)
    1,0000…1,9999 мОм 0,0001 мОм
    2,000…19,999 мОм 0,001 мОм 10 А (200 мВ)
    20,00…199,99 мОм 0,01 мОм 10 А/1 А (2 В/200 мВ)
    200,0…999,9 мОм 0,1 мОм 1 А/0,1 А (2 В/200 мВ)
    1,0000…1,9999 Ом 0,0001 Ом
    2,000…19,999 Ом 0,001 Ом 0,1 А (2 В)
    20,00…199,99 Ом 0,01 Ом 10 мА (2 В)
    200,0…1999,9 Ом 0,1 Ом 1 мА (2 В)
    Дополнительные технические характеристики
    Параметр Значение
    Питание
    Питание измерителя от АКБ Аккумулятор Li-Ion 7,2В / 8,8Ач
    Питание измерителя от сети 187…264 В, 50 Гц, 16 А, 1200 Вт
    Рабочая температура ЗУ -20…50 °C
    Время зарядки АКБ Около 3,5 ч
    Условия окружающей среды и другие технические данные
    Диапазон рабочих температур -20…50 °C
    Диапазон температур при хранении -20…60 °C
    Влажность 20…90%
    Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) IP40 питание от сети или от АКБ IP67 с закрытым кейсом
    Категория электробезопасности КАТ II/300В
    Температура при поверке 23 ± 2 °C
    Влажность при поверке 40…60 %
    Максимальное сопротивление проводов для тока 10А 250 мОм
    Точность задания измерительного тока ±10%
    Количество измерений током 10А от АКБ 200-250
    Время измерения сопротивления:
    - резистивный тип объекта;
    - индуктивный тип объекта

    7-15 с;
    ≥ 10 с
    Температурный коэффициент, °C ± 0,01 % и.в. ± 0,1 е.м.р.
    Размеры 401 x 307 x 175 мм
    Масса 8,7 кг
    Дисплей Графический TFT 800 х 480
    Высота над уровнем моря Не более 2000 м
    Интерфейс USB, LAN
    Класс защиты Двойная изоляция согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005
    Электромагнитная совместимость ГОСТ Р МЭК 61326-1-2014
    ГОСТ Р 51522.2.2-2011 (МЭК 61326-2-2:2005)
    «и.в.» -измеренная величина;
    «е.м.р.» - единица младшего разряда

Комплект поставки TMC-6500

Наименование Описание Фото Количество Индекс
1 Микроомметр TMC-6500 Предназначен для измерения сопротивлений, как индуктивных объектов током до 10 А, так и контактных соединений токоведущей цепи коммутационного оборудования, сварных и болтовых соединений током до 100 А. Специальные алгоритмы измерения и дополнительные функции позволяют своевременно оценить состояние проверяемой установки. 1 WMRUTМС6500
2 Зажим «Крокодил» изолированный Кельвина К06 Используется для подключения приборов к объекту измерения по 4-х полюсной схеме. Зажим оснащен мощной пружиной, которая позволяет минимизировать контактное сопротивление и повысить точность и стабильность результатов измерения. Максимальный диаметр захвата – 35 мм. 2 WAKROKELK06
3 Зажим «Крокодил» изолированный черный К03 Предназначен для непосредственного соединения измерительных проводов приборов с измеряемыми объектами. 2 WAKROBL30K03
4 Кабель двухпроводный 3м Предназначен для проведения измерений приборами типа MZC-310S, MMR-6XX, TMC-650 параметров электрических цепей четырехполюсным методом. В комплект поставки входят две пары измерительных проводников. 1 WAPRZ003DZBB
5 Кабель последовательного интерфейса USB Предназначен для связи с компьютером приборов, имеющих USB порт. 1 WAPRZUSB
6 Кабель сетевой стандарта IEC C19 Кабель сетевой стандарта IEC. 1 WAPRZZAS1
7 Кабель токовый 3 м 200 А черный I1 Кабель токовый 3 м I1 200 А чёрный 1 WAPRZ003BLI1
8 Кабель токовый 3 м 200 А черный I2 Кабель токовый 3 м I2 200 А чёрный 1 WAPRZ003BLI2
9 Провод измерительный 3 м с разъёмами «банан» 1 кВ голубой U1 Провод измерительный 3 м с разъёмами «банан» U1 1 кВ голубой 1 WAPRZ003BUBBU1
10 Провод измерительный 3 м с разъёмами «банан» 1 кВ голубой U2 Провод измерительный 3 м с разъёмами «банан» U1 1 кВ голубой 1 WAPRZ003BUBBU2
11 Температурный зонд ST-3 Температурный зонд ST-3 1 WASONT3
12 Футляр L12 Футляр L12 1 W
