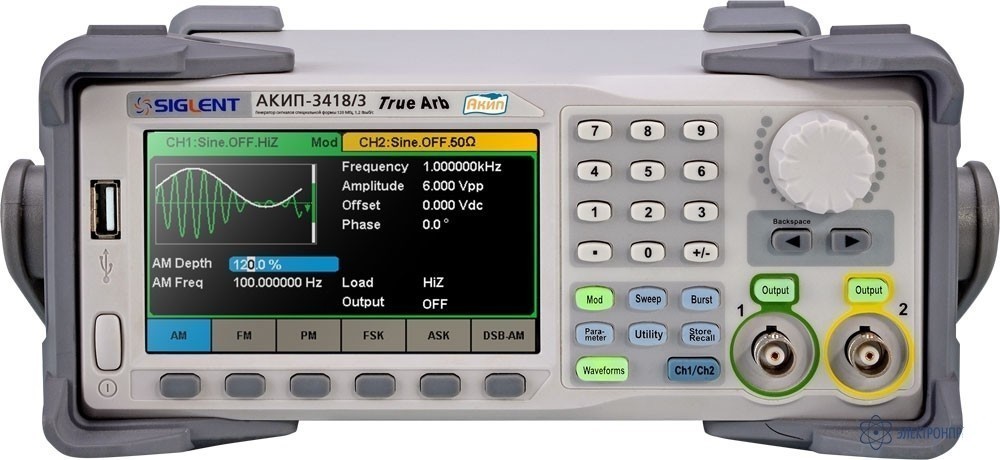

АКИП-3418/3 — генератор сигналов специальной формы

АКИП-3418/3 — генератор сигналов специальной формы
Артикул: 417121
Модель: АКИП-3418/3
Гарантия: 36 мес.
Госреестр РФ: 66780-17
Поверка приобретается отдельно: 5700 Р
Бренд: АКИП
Цена:
111 652 Р
Доступен для заказа
Добавить к сравнению

Особенности генератора сигналов произвольной формы АКИП-3418/3:

  • 2 канала (два независимых выхода)
  • Диапазон частот (синус): 1 мкГц – 40 МГц (АКИП-3418/1), 1 мкГц – 80 МГц (АКИП-3418/2), 1 мкГц – 120 МГц (АКИП-3418/3); для меандра до 25 МГц
  • Разрешение по частоте 1 мкГц
  • Разрядность ЦАП 16 бит; память 8 МБ
  • Частота дискретизации до 1,2 ГГц (4хИнтерполяция)
  • Использование прямого цифрового синтеза (DDS)
  • Технология TrueArb для формирования достоверных сигналов произвольной формы
  • Внутренний опорный генератор: ±1*10-6
  • Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум
  • Режим формирования сигнала произвольной формы до 20 МГц
  • Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ
  • Режим: ГКЧ (свипирование), формирование пакета (Burst) 1 …1000000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…1000 с, нач. фаза 0° - 360°
  • Вход внешнего ОГ (10 МГц), вспомогательный вход/выход (синхронизация/модуляция)
  • Частотомер: 100 мГц - 200 МГц
  • Интерфейс USB (ДУ, программирование), опция GPIB и LAN
  • ПО для формирования сигналов СПФ (EasyWave)
  • Цветной графический сенсорный дисплей (диаг. 11 см, 480х272)

Технические характеристики генератора сигналов произвольной формы АКИП-3418/3:

Параметр Значение
ВЫХОДНЫЕ ПАРАМЕТРЫ (КАН1/ КАН2)
Частотный диапазон (для синуса) 1 мкГц – 120 МГц
Разрешение 1 мкГц
Погрешность установки частоты ± 1*10-6
Выходной уровень (50 Ом) 1 мВ - 10 В пик - пик (≤ 2 0 МГц)
1 мВ - 5 В пик - пик (>2 0 МГц)
Погрешность установки уровня ±(1%+1 мВпп ), 10 кГц син., 0 В смещение
Выходное сопротивление 1 МОм/ 50 Ом
СИНУСОИДА
Коэффициент гармоник ≤ - 65 дБн от 0 до 1 0 МГц,
< - 60 дБн свыше 10 МГц до 20 МГц,
< - 55 дБн свыше 20 МГц до 40 МГц,
< - 50 дБн свыше 40 МГц до 60 МГц,
< - 45 дБн свыше 60 МГц до 80 МГц,
< - 40 дБн свыше 80 МГц до 100 МГц,
< - 38 дБн свыше 100 МГц до 120 МГц.
КНИ (коэфф. нелин. искажений) < 0, 075 % (0 дБм, 10 Гц – 20 кГц)
Негармонические составляющие - 70 дБн ≤ 50 МГц,
- 65 дБн > 50 МГц.
МЕАНДР
Частотный диапазон 1 мкГц – 25 МГц
Время нарастания/спада ≤ 9 нс
Выброс < 3 %
Перестраиваемая скважность 0,001 – 99,999%
Джиттер (скз) ≤ 150 пс
ПИЛА, ТРЕУГОЛЬНИК
Диапазон частот 1 мкГц – 1 МГц
Нелинейность < 1%
Перестраиваемая скважность 0,0 – 100,0%
ИМПУЛЬС
Диапазон частот 1 мкГц – 25 МГц
Длительность импульса От 16,3 нс
Погрешность установки длительности ±(0,01%+0,3 нс)
Время нарастания/спада 8,4 нс – 22,4 с, разрешение 100 пс
Диапазон и зменения скважности 0,00 1 % - 99,999 %
Выброс < 3 %
Джиттер (скз) ≤ 150 пс
Полоса частот (белый шум) 120 МГц (-3 дБ)
ПРОИЗВОЛЬНАЯ ФОРМА (СПФ)
Диапазон частот 1 мкГц – 20 МГц
Длина памяти 8 – 8 М точек
Разрешение ЦАП 14 бит
Частота дискретизации 5 МГц (TrueArb), 300 МГц (DDS)
Джиттер (скз) ≤ 150 пс
ПАКЕТНЫЙ РЕЖИМ
Формы сигналов Синус, прямоугольник, пила, треугольник,
произвольная (СПФ), импульс
Частота несущей 2 мГц – 120 МГц (в зависимости от модели)
Виды запуска По счету
(1 ... 100 0000 имп. – при мин. длит. 1 мкс),
непрерывный, по строб - импульсу)
Нач./конеч. фаза 0° - +360°
Период повторения 1 мкс – 10 00 с ± 1%
Источник строб - импульса Внешний , внутренний
Источник синхронизации Внешний, внутренний, ручной
АМ, ЧМ
Формы несущей Синус, меандр, пила, произвольная
Источник модуляции Внешний/внутренний
Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум,
произвольная (частота 1 мГц – 1 МГц)
Коэффициент АМ 0 - 120 % (АМ)
ФМ
Формы несущей Синус, меандр, пила, произвольная
Источник модуляции Внешний/внутренний
Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник,
шум, произвольная (частота 1 мГц – 1 МГц)
Диапазон установки девиации фазы 0º - 360,0º
ЧМН, АМН
Формы несущей Синус, меандр, пила, произвольная
Источник модуляции Внешний/внутренний
Модулирующее колебание (внутреннее) Меандр (скважность 50 %, частота 1 мГц – 1 М Гц)
ШИМ
Диапазон частот  мГц – 1 МГц
Модулирующее колебание (внутреннее) Синус, меандр, пила, произвольная
Источник модуляции Внешний/внутренний
ГКЧ
Формы несущей Синус, меандр, пила, произвольная
Время качания 1 мс - 500 с ± 1 %
Закон качания Линейный или логарифмический
Тип качания Возрастание или убывание
Источник синхронизации Внешний, внутренний, ручной
ЧАСТОТОМЕР
Частотный диапазон 100 мГц - 200 МГц
Измерения Частота, период, +/- длительность,
скважность (F ≤ 10 МГц; U ≤ 5 В пик - пик)
Вход МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл
Чувствительность 100 мВ скз (< 1 00 МГц), 200 мВ crp (100 - 200 МГц)
ПАРАМЕТРЫ ДОПОЛНИТЕЛЬНЫХ ВХОДОВ/ВЫХОДОВ
Вход/Выход внешнего опорного сигнала 10 МГц; входной уровень: 1,4 – 3,3 Впик-пик
Вход внешней синхронизации Входной уровень: КМОП;
время отклика : ≤ 600 нс;
входное сопротивление: 100 кОм
Выход сигнала синхронизации Входной уровень: КМОП;
время отклика : ≤ 600 нс;
входное сопротивление: 100 кОм
Выход SYNC Входной уровень: TTL;
длительность импульса: > 50 нс;
выходное сопротивление: 100 Ом;
максимальная частота: 1 МГц
Вход внешней модуляции глубина модуляции (100 %) 11 – 13 В;
с опротивление 10 кОм
ОБЩИЕ ДАННЫЕ
ЖК - дисплей Цветной графический сенсорный,
диагональ 11 см, разрешение: 480х272
Напряжение питания 220 В (± 15 %), 50/60 Гц
Габаритные размеры 107×260×296 мм
Масса 3,43 кг



Комплект поставки АКИП-3418/3

№ Наименование Количество
1. Генератор сигналов произвольной формы АКИП-3418/3 1
2. Сетевой шнур 1
3. Руководство по эксплуатации 1
4. USB-кабель 1
