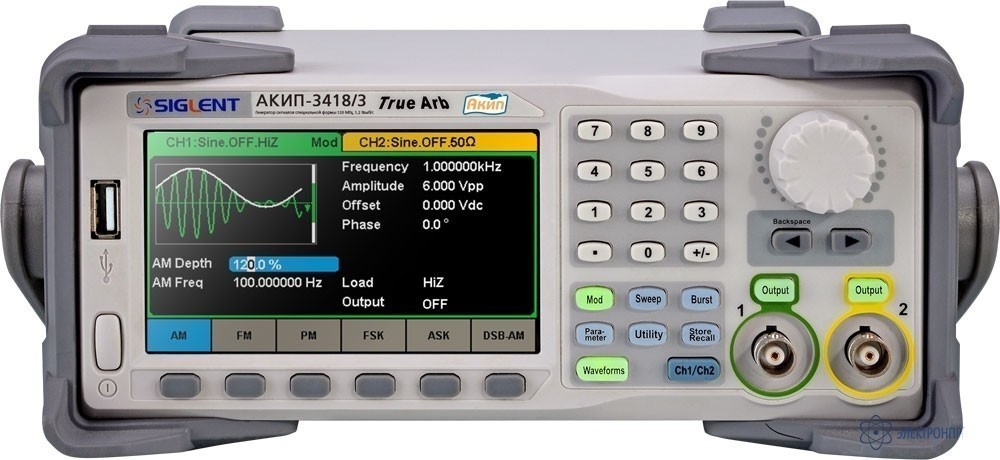

АКИП-3418/1 — генератор сигналов произвольной формы

АКИП-3418/1 — генератор сигналов произвольной формы
Артикул: 417119
Гарантия: 36 мес.
Поверка приобретается отдельно: 4500 Р
Бренд: АКИП
Цена:
51 280 Р
Доступен для заказа
Добавить к сравнению

Особенности генератора сигналов произвольной формы АКИП-3418/1:

  • 2 канала (два независимых выхода)
  • Диапазон частот (синус): 1 мкГц – 40 МГц (АКИП-3418/1), 1 мкГц – 80 МГц (АКИП-3418/2), 1 мкГц – 120 МГц (АКИП-3418/3); для меандра до 25 МГц
  • Разрешение по частоте 1 мкГц
  • Разрядность ЦАП 16 бит; память 8 МБ
  • Частота дискретизации до 1,2 ГГц (4хИнтерполяция)
  • Использование прямого цифрового синтеза (DDS)
  • Технология TrueArb для формирования достоверных сигналов произвольной формы
  • Внутренний опорный генератор: ±1*10-6
  • Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум
  • Режим формирования сигнала произвольной формы до 20 МГц
  • Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ
  • Режим: ГКЧ (свипирование), формирование пакета (Burst) 1 …1000000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…1000 с, нач. фаза 0° - 360°
  • Вход внешнего ОГ (10 МГц), вспомогательный вход/выход (синхронизация/модуляция)
  • Частотомер: 100 мГц - 200 МГц
  • Интерфейс USB (ДУ, программирование), опция GPIB и LAN
  • ПО для формирования сигналов СПФ (EasyWave)
  • Цветной графический сенсорный дисплей (диаг. 11 см, 480х272)

Технические характеристики генератора сигналов произвольной формы АКИП-3418/1:

Параметр Значение
ВЫХОДНЫЕ ПАРАМЕТРЫ (КАН1/ КАН2)
Частотный диапазон (для синуса) 1 мкГц – 40 МГц
Разрешение 1 мкГц
Погрешность установки частоты ± 1 *10- 6
Выходной уровень (50 Ом) 1 мВ - 10 В пик - пик (≤ 2 0 МГц)
1 мВ - 5 В пик - пик ( >2 0 МГц)
Погрешность установки уровня ±(1%+1 мВпп ) , 10 кГц син., 0 В смещение
Выходное сопротивление 1 МОм/ 50 Ом
СИНУСОИДА
Коэффициент гармоник ≤ - 65 дБн от 0 до 1 0 МГц,
< - 60 дБн свыше 10 МГц до 20 МГц,
< - 55 дБн свыше 20 МГц до 40 МГц,
< - 50 дБн свыше 40 МГц до 60 МГц,
< - 45 дБн свыше 60 МГц до 80 МГц,
< - 40 дБн свыше 80 МГц до 100 МГц,
< - 38 дБн свыше 100 МГц до 120 МГц.
КНИ (коэфф. нелин. искажений) < 0, 075 % ( 0 дБм , 1 0 Гц – 20 кГц)
Негармонические составляющие - 70 дБн ≤ 50 МГц,
- 65 дБн > 50 МГц.
МЕАНДР
Частотный диапазон 1 мкГц – 25 МГц
Время нарастания/спада ≤ 9 нс
Выброс < 3 %
Перестраиваемая скважность 0,001 – 99,999%
Джиттер (скз) ≤ 150 пс
ПИЛА, ТРЕУГОЛЬНИК
Диапазон частот 1 мкГц – 1 МГц
Нелинейность < 1%
Перестраиваемая скважность 0,0 – 100,0%
Диапазон частот 1 мкГц – 25 МГц
Длительность импульса От 1 6,3 нс
Погрешность установки длительности ±(0,01%+0, 3 нс)
Время нарастания/спада 8,4 нс – 22,4 с, разрешение 100 пс
Диапазон и зменения скважности 0, 00 1 % - 99, 999 %
Выброс < 3 %
Джиттер (скз) ≤ 150 пс
БЕЛЫЙ ШУМ
Полоса частот (белый шум) 120 МГц (-3 дБ)
ПРОИЗВОЛЬНАЯ ФОРМА (СПФ)
Диапазон частот 1 мкГц – 20 МГц
Длина памяти 8 – 8 М точек
Разрешение ЦАП 14 бит
Частота дискретизации 5 МГц ( TrueArb ), 300 МГц ( DDS)
Джиттер (скз) ≤ 150 п с
ПАКЕТНЫЙ РЕЖИМ
Формы сигналов Синус, прямоугольник, пила, треугольник,
произвольная (СПФ), импульс
Частота несущей 2 мГц – 120 МГц (в зависимости от модели)
Виды запуска По счету
(1 ... 100 0000 имп. – при мин. длит. 1 мкс),
непрерывный, по строб - импульсу)
Нач./конеч. фаза 0° - +360°
Период повторения 1 мкс – 10 00 с ± 1%
Источник стро б - импульса Внешний , внутренний
Источник синхронизации Внешний, внутренний, ручной
АМ, ЧМ
Формы несущей Синус, меандр, пила, произвольная
Источник модуляции Внешний/внутренний
Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум,
произвольная (частота 1 мГц – 1 МГц)
Коэффициент АМ 0 - 1 20 % (АМ)
ФМ
Формы несущей Синус, меандр, пила, произвольная
Источник модуляции Внешний/внутренний
Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум,
произвольная (частота 1 мГц – 1 МГц)
Диапазон установки девиации фазы 0 º - 360 , 0 º
ЧМН, АМН
Формы несущей Синус, меандр, пила, произвольная
Источник модуляции Внешний/внутренний
Модулирующее колебание (внутреннее) Меандр (скважность 50 %, частота 1 мГц – 1 М Гц)
ШИМ
Диапазон частот мГц – 1 МГц
Модулирующее колебание (внутреннее) Синус, меандр, пила, произвольная
Источник модуляции Внешний/внутренний
ГКЧ
Формы несущей Синус, меандр, пила, произвольная
Время качания 1 мс - 500 с ± 1 %
Закон качания Линейный или логарифмический
Тип качания Возрастание или убывание
Источник синхронизации Внешний, внутренний, ручной
ЧАСТОТОМЕР
Частотный диапазон 100 мГц - 200 МГц
Измерения Частота, период, +/ - длительность,
скважность (F ≤ 10 МГц; U ≤ 5 В пик - пик)
Вход МОм , связь по входу: AC / DC,
фильтр ВЧ: вкл/выкл
Чувствительность 100 мВ скз ( < 1 00 МГц),
200 мВ crp (100 - 200 МГц)
ПАРАМЕТРЫ ДОПОЛНИТЕЛЬНЫХ ВХОДОВ/ВЫХОДОВ
Вход/Выход внешнего опорного сигнала 10 МГц;
входной уровень: 1,4 – 3,3 Впик - пик
Вход внешней синхронизации Входной уровень: КМОП;
время отклика: ≤ 60 0 нс;
входное сопротивлени е: 100 кОм
Выход сигнала синхронизации Входной уровень: КМОП;
время отклика: ≤ 60 0 нс;
входное сопротивлени е: 100 кОм
Выход SYNC Входной уровень: TTL;
длительность импульса: > 50 нс;
выходное сопротивление: 10 0 Ом;
максимальная частота: 1 МГц
Вход внешней модуляции глубина модуляции (100 %) 11 – 13 В;
с опротивление 10 кОм
ОБЩИЕ ДАННЫЕ
ЖК - дисплей Цветной графический сенсорный,
диагональ 11 см, разрешение: 480 х2 72
Напряжение питания 220 В ( ± 15 %), 50 / 60 Гц
Габаритные размеры 107 × 260 × 296 мм
Масса 3,43 кг


Комплект поставки АКИП-3418/1

  1. Генератор сигналов произвольной формы АКИП-3418/1 - 1
  2. Сетевой шнур - 1
  3. Руководство по эксплуатации - 1
  4. USB-кабель - 1
