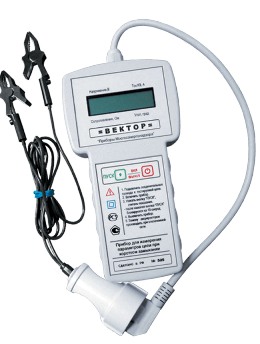

ВЕКТОР — прибор для измерения параметров однофазной цепи в режиме короткого замыкания

ВЕКТОР — прибор для измерения параметров однофазной цепи в режиме короткого замыкания
Артикул: 314033
Модель: ВЕКТОР
Гарантия: 12 месяцев
Госреестр РФ: 24754-08
Поверка: включена в стоимость
Межповерочный интервал: 12 мес.
Бренд: Прочие (Россия и СНГ)

Прибор предназначен для испытаний электропроводки зданий, при выборе номиналов устанавливаемых автоматических выключателей, а также при ремонтных, профилактических и других работах в электроустановках, находящихся под напряжением.

Прибор "Вектор" обеспечивает:

  • измерение действующего значения напряжения электрической сети;
  • измерение модуля комплексного сопротивления петли фаза-ноль при тестирующем токе 22А;
  • измерение угла сдвига между током и напряжением при тестирующем токе 22А;
  • автоматическое вычисление реального значения тока короткого замыкания в тестируемой цепи;
  • индикацию измеренных значений до проведения очередных измерений;
  • индикацию разряда аккумуляторных батарей;
  • блокировку прибора в течение10 сек. после измерения;
  • блокировку прибора при критическом нагреве измерительного резистора с индикацией надписи "ПЕРЕГРЕВ";
  • автоматическое отключение прибора через 5 минут при отсутствии измерений.

Сертификат от утверждении типа средств измерений Госстандарта России RU.C.34.004.А №14719
Зарегистрирован в Государственном реестре средств измерений под №24754-03

Технические характеристики прибора ВЕКТОР:

Параметр Значение
Диапазон измерения напряжения сети (переменное, частотой 50 Гц), В 120 - 250
Погрешность измерения напряжения, % 2
Диапазон измерения угла сдвига между током и напряжением, град. 0 - 90
Погрешность измерения угла сдвига фаз, град ±2
Диапазон измерения модуля комплексного сопротивления, Ом 0,07 - 5
Погрешность измерения модуля комплексного сопротивления, % 5
Вычисляемое значение тока короткого замыкания, А 44 - 3100
(при напряжении сети 220В)
Погрешность значения тока КЗ, % 5
Тестирующий ток, А 22
Длительность тестирующего импульса тока, мсек 40
два периода тока, частотой 50 Гц, в тестируемой цепи
Питание, В 2
Потребляемый ток, мА, не более
  • в дежурном режиме
  • во время измерения

80
100
Время работы без подзарядки аккумуляторных батарей, час. 10
Габаритные размеры, мм 250х110х50
Вес прибора с комплектом аккумуляторов, кг 0,5
Длина измерительных проводов, м 1

Условия эксплуатации прибора ВЕКТОР:

  • Прибор "Вектор" пригоден к эксплуатации при температуре окружающего воздуха от -10°С до +40°С и относительной влажности до 90%.
  • После транспортировки в зимних условиях перед очередным включением необходимо дать прогреться изделию до комнатной температуры в течение 2-х часов для испарения конденсата.

Комплект поставки ВЕКТОР

Наименование Количество
1. Прибор "Вектор" с встроенными калиброванными измерительными проводами 1
2. Паспорт и руководство по эксплуатации 1
3. Аккумуляторы GP 1000AA-KC (в приборе) 2
4. Чехол для хранения и переноски 1
