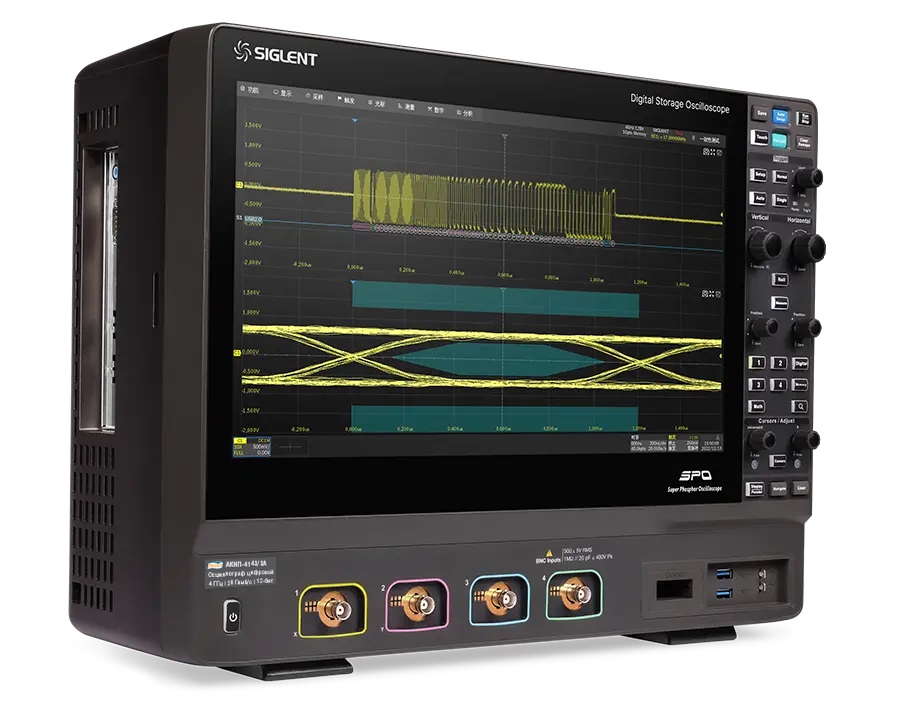

| Число каналов |
4 |
4 |
4 |
| Полоса пропускания (-3 дБ, 50 Ом) |
2 ГГц1 |
3 ГГц1 |
4 ГГц1 |
| Время нарастания (50 Ом) |
≤ 180 пс |
≤ 150 пс |
≤ 120 пс |
| Полоса пропускания (-3 дБ, 1 МОм) |
500 МГц |
500 МГц |
500 МГц |
| Ограничение ПП |
25 МГц, 200 МГц, пользовательское (от 12,5 МГц до полной полосы пропускания) |
| Коэффициент отклонения (Коткл.) |
1 мВ/дел…1 В/дел – 50 Ом
1 мВ/дел…10 В/дел – 1 МОм |
| Погрешность измерения напряжения постоянного тока, мВ |
±(0,005x8[дел]xKo[В/дел]), при Коткл. 5 мВ/дел … 10 В/дел, для моделей АЦП – 12 бит
±(0,01x8[дел]xKo[В/дел]), при Коткл. 5 мВ/дел … 10 В/дел, для моделей АЦП – 10 бит
±(0,015x8[дел]xKo[В/дел]), при Коткл. 1 мВ/дел … 4,95 мВ/дел
где Ko – значение коэффициента отклонения, мВ/дел |
| Уровень собственных шумов (скз, 50 Ом, 5 мВ/дел) |
150 мкВ |
180 мкВ |
220 мкВ |
| Диапазон установки смещения |
50 Ом |
1 мВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В;
10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…1 В/дел: ± 10 В |
| 1 МОм |
1 мВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В;
10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…100 мВ/дел: ± 16 В;
102 мВ/дел…200 мВ/дел: ± 80 В; 205 мВ/дел…1 В/дел: ± 160 В;
1,02 В/дел…10 В/дел: ± 400 В |
| Погрешность установки уровня постоянного смещения, мВ |
± (0,01x|Uсм|+0,0002x|Uпр|+0,005x8[дел]xКо[мВ/дел]+1),
где Ko – значение коэффициента отклонения, мВ/дел;
Uсм – установленное значение напряжения смещения, мВ;
Uпр – конечное значение диапазона установки напряжения смещения, мВ |
| Входной импеданс |
50 Ом (± 2 %), 1 МОм (± 2 %) / 15 пФ ± 3 пФ |
| Максимальное входное напряжение |
≤ 400 Впик (DC+AС пик), DC…10 кГц – 1 МОм
≤ 5 Вскз, ± 10 Впик – 50 Ом |
| Коэффициент развертки (Кразв.) |
50 пс/дел…1000 с/дел
Самописец (ROLL): 50 мс/дел…1000 с/дел |
| Погрешность частоты внутреннего опорного генератора |
±2*10-6 – стандартно
±5*10-7 – опция OCXO |
| Пределы допускаемой абсолютной погрешности измерения временных интервалов |
±(δF·Tизм+2/Fд), где
δF – относительная погрешность частоты внутреннего опорного генератора;
Tизм – измеренный временной интервал, с;
Fд – частота дискретизации, Гц |
| Режимы работы |
Основной, ZOOM окна, самописец (ROLL), X-Y |
| Источники синхросигнала |
Любой из каналов, внешний (Ext, Ext/5), сеть, логический канал |
| Режимы запуска развертки |
Автоматический, ждущий, однократный |
| Виды синхронизации |
По фронту, по скорости нарастания, по длительности, ТВ (NTSC，PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/ RS232, CAN, LIN, опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT |
| Предзапуск |
0…100% памяти |
| Послезапуск |
0…10000 делений |
| Синхронизация по зоне |
Две зоны, каналы: КАН1…КАН4, условия: пересекает, не пересекает |
| Вид входа |
Открытый, закрытый, ВЧ и НЧ фильтры |
| Чувствительность синхронизации |
Внутренняя: ≤2 мВ/дел ±0,63 деления шкалы, >2 мВ/дел ±0,5 деления шкалы;
Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…300 МГц);
Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…300 МГц) |
| Разрешение по вертикали |
10 бит |
12 бит |
10 бит |
12 бит |
10 бит |
12 бит |
| ERES (математическая функция увеличения разрешения |
Дополнительные биты: 0,5/ 1/ 1,5/ 2/ 2,5/ 3/ 3,5/ 4 бит |
| Частота дискретизации2 |
10 ГГц на канал (20 ГГц при объединении каналов) |
| Интерполяция |
SinX/X, X |
| Длина записи3,4 |
500 МБ на канал – стандартно
Опция 1 ГБ при объединении каналов2 (500 МБ на канал) |
| Пиковый детектор |
100 пс |
| Режимы работы |
Выборка, пиковый детектор, усреднение, накопление |
| Источник курсоров |
КАН1…КАН4, Логические каналы, МАТЕМ, ОПОРН, ГИСТОГРАММА |
| Функции |
Ручное управление: время - X1, X2, (X1-X2), (1/ΔT); амплитуда - Y1, Y2, (Y1-Y2)
Режим отслеживания: время - X1, X2, (X1-X2) |
| Источник измерений |
КАН1…КАН4, Логические каналы, МАТЕМ, ОПОРН, ИСТОРИЯ, ZOOM |
| Диапазон измерений |
Весь экран или ограниченно (определяется курсорами) |
| Функции по вертикали |
Макс, Мин, Пик-Пик, Верхнее, Нижнее, Амплитуда, Среднее, Цикл Среднее, СКО, Цикл СКО, СКЗ, Цикл СКЗ, Медиана, Цикл Медина, выбросы на вершине и в паузе |
| Функции по горизонтали |
f; T; t нарастания; t среза; +τ; -τ; коэффициент заполнения (%), фаза
Period, Frequency, Time@max, Time@min, +Width, -Width, 10-90%Rise time, 90- 10%Fall time, Rise time, Fall time, +Burst Width, -Burst Width, +Duty Cycle, -Duty Cycle, Delay, Time@Middle, Cycle-Cycle jitter
Период, Частота, Время Макс, Время Мин, +Длительность, -Длительность, Время нарастания/спада, Длительность пакета положительная и отрицательная, +Коэффициент Заполнения, -Коэффициент Заполнения, Задержка, Джиттер |
| Дополнительные |
Площадь положительная или отрицательная, абсолютное значение площади по переменному и постоянному току, количество фронтов, количество импульсов |
| Измерение задержки |
Фаза, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, смещение |
| Статистика |
Текущее значение, Макс, Мин, СКО, Гистограмма, Тренд, Отслеживание |
| Математические каналы |
F1, F2, F3, F4 |
| Источник математики |
КАН1…КАН4, F1…F4 |
| Функции |
+, -, х; /; d/dt, ∫dt, √, ex, 10x, ln, lg, ERES, редактор формул
БПФ – частотный анализ при длине памяти 32 МБ |
| Измерительный канал |
Любой из аналоговых каналов |
| Поддерживаемый источник сигнала |
SDS7000A-FG – программная опция
Генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3418, АКИП-3422 |
| Тип развертки |
Прямая, многоуровневая |
| Диапазон частот |
10 Гц … 120 МГц (линейный или логарифмический режим) |
| Виды измерений |
Верхняя частота среза, Нижняя частота среза, Полоса пропускания, Запас по усилению, Фаза |
| Режим HISTORY |
Сохранение с временными метками последних 124 000 осциллограмм |
| Измерение мощности (опция) |
Качество электроэнергии, гармоники тока, пусковой ток, потери при переключении, скорость нарастания напряжения, модуляция, пульсации на выходе, включение / выключение, переходная характеристика, PSRR, эффективность |
| Глазковые диаграммы (опция) |
Источник: КАН1…КАН4
Восстановление тактовой частоты: Постоянная частота, ФАПЧ (PLL)
Измерения: Высота глаза, уровень «1», уровень «0», амплитуда глаза, ширина глаза, пересечение глаз, средняя мощность, коэффициент добротности, TIE
Поддержка тестирования сигналов по маске |
| Анализ джиттера (опция) |
Источник: КАН1…КАН4
Восстановление тактовой частоты: Постоянная частота, ФАПЧ (PLL)
Период, Частота, +Длительность, -Длительность, Цикл джиттер, +Коэффициент Заполнения, -Коэффициент Заполнения, скорость передачи данных
Разложение джиттера: TIE, RJ, DJ, DCD, DDJ, PJ, TJ@BER |
| Автоустановка |
В/дел, с/дел, параметры синхросигнала |
| Режим X-Y |
Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц |
| Формат данных |
Стандартно |
I2C, SPI, UART/RS232, CAN, LIN |
| Опция |
CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, USB 2.0 |
| Число каналов |
16 |
| Частота дискретизации |
1 ГГц максимум |
| Длина памяти |
До 50 МБ/канал |
| Длительность импульса |
От 3,3 нс |
| Синхронизация |
По фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN
Опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT |
| Порог срабатывания |
TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский (± 10 В) |
| Формы сигналов |
Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и другие формы (45 встроенных форм сигналов) |
| Частотный диапазон |
1 мкГц…50 МГц (Синус)
1 мкГц…10 МГц (Прямоугольник, импульс)
1 мкГц…300 кГц (Пила)
1 мкГц…5 МГц (сигналы произвольной формы)
Шум, полоса частот > 50 МГц |
| Разрешение |
1 мкГц |
| Погрешность установки |
±5*10-5 |
| Частота дискретизации |
125 МГц |
| Длина памяти |
16000 точек для произвольной формы |
| Разрядность ЦАП |
14 бит |
| Выходной уровень |
3 Впик-пик (50 Ом); 6 Впик-пик (1 МОм) |
| Постоянное смещение |
± 1,5 В (50 Ом); ± 3 В (1 МОм) |
| Ограничение уровня |
 , где
Voffset – установленно значение постоянного смещения
Vmax – максимальное пиковое напряжение на выходе с учётом выходного сопротивления
Vpp – установленное значение выходного уровня сигнала |
| Скважность |
1 % ~ 99 % (для прямоугольника и импульса) |
| Симметрия |
0 % ~ 100 % (для пилы) |
| ЖК-дисплей |
Цветной (TFT) емкостный сенсорный, диагональ 39,62 см, разрешение 1920 x 1080, 8 x 10 делений |
| Режим разделенного экрана |
Комбинации: 1x1, 2x1, 4x1, 1x2, 2x2, 4x2, 3x3 |
| Входы выходы |
Передняя панель |
USB 3.0 Host (2), Выход калибратора 1 кГц, 3 В меандр |
| Боковая панель |
USB 3.1 Host (2), LAN 1000MbaseT (2), DVI-D (1), HDMI (1) |
| Задняя панель |
USB 2.0 Device поддержка USBTMC (2)
External Trigger: ВНЕШ: ≤1,5 Вскз，ВНЕШ/5: ≤ 7,5 Вскз
Auxiliary Output: Выход синхр. (3,3 В LVCMOS), Доп.Контр. Выход (3,3 В TTL)
Выход генератора сигналов |
| Рабочие условия |
Температура: 0...+50°С, влажность не более 90% |
| Напряжение питания |
100…240 В (50/ 60 Гц) Максимальная потребляемая мощность 400 Вт, 4 Вт в режиме ожидания |
| Габариты (ШхВхГ) |
444,5 х 344 х 176,4 мм |
| Масса |
10,56 кг |
