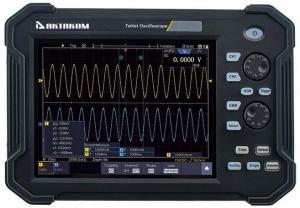

ADS-4484 осциллограф планшетного типа

ADS-4484 осциллограф планшетного типа
Артикул: 411238
Модель: Поиск по сайту
Бренд: АКТАКОМ
Цена по запросу
Запросить цену
Добавить к сравнению

Особенности осциллографа планшетного типа ADS-4484:

  • Полоса пропускания 100 МГц;
  • Разрешение по вертикали 8 бит;
  • 4 аналоговых канала;
  • Сенсорный тачскрин дисплей 8" (800х600) с управлением жестами;
  • Глубина записи до 40 миллионов точек;
  • Расширенная системы синхронизации. До 13 типов запуска в стандартной комплектации;
  • Встроенный анализатор протоколов UART, I²C, SPI, CAN;
  • Частотомер 6 разрядов;
  • Ударопрочный хольстер;
  • Широкий выбор интерфейсов;
  • Поддержка SCPI, LabVIEW;
  • Аккумуляторная батарея большой емкости 8000 мА·ч.

Технические характеристики осциллографа планшетного типа ADS-4484:

Параметр Значение
Полоса пропускания 100 МГц
Количество каналов 4
Скорость захвата осциллограмм 45 000 осц/с
Регистрация
Режим Обычный, пиковый детектор, усреднение
Максимальная дискретизация (реальное время) 1 Гвыб/с (1 канал), 500 Мвыб/с ( 2 канала); 250 Мвыб/с (4 канала)
Вход
Связь по входу открытый, закрытый, земля
Входной импеданс 1 МОм ±2% в параллель 15 пФ ±5 пФ
Учет ослабления пробников 0,001X - 1000X, шаг 1-2-5
Максимальное входное напряжение 400 Впик (AC+DC)
Ограничение полосы пропускания 20 МГц, полный диапазон
Изолированность каналов 50 Гц: 100 : 1
10 МГц: 40 : 1
Задержка между каналами (типичное) 150 пс
Параметры горизонтальной системы
Интерполяция sin (x)/x
Глубина записи 40 М точек (1 канал), 20 М точек (2 канала), 10 М точек (4 канала)
Коэффициент развертки 2 нс/дел ~ 1000 с/дел, с шагом 1~2~5
Погрешность измерения интервалов однократный сигнал: ±(время выборки + 1 ppm × измеренное значение + 0.6 нс)
усреднение >16: ±(время выборки + 1 ppm × измеренное значение + 0.4 нс)
Погрешность времени выборки и времени задержки ±2,5 ppm
Параметры вертикальной системы
Режим АЦП 8 бит
Вертикальное отклонение 1 мВ/дел ~ 10 В/дел
Диапазон смещения ±2 В (1 мВ/дел ~ 50 мВ/дел)
±20 В (100 мВ/дел ~ 1 В/дел)
±200 В (2 В/дел ~ 10 В/дел)
Полоса пропускания для аналогового периодического сигнала 100 МГц
Низкочастотный предел ≥5 Гц (на входе, закрытый вход, -3dB)
Время нарастания ≤3,5 нс (типичное)
Относительная погрешность коэффициентов отклонения с пробником Х1 (1:1) ±4% (для коэффициента отклонения 1 мВ/дел)
±3% (для коэффициента отклонения ≥2 мВ/дел)
Погрешность коэффициента усиления (усреднения) Усреднение по 16 регистрациям: ±(3% + 0.05 дел) для ΔV
Измерения
Курсорные ΔV, ΔT, ΔV и ΔT между курсорами, авто
Автоматические Freq, Period, Vpp, Vavg, Vrms, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty Cycle, -Duty Cycle, Delay A→B ↑, Delay A→B↓, Cycle RMS, Cursor RMS, Screen Duty, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase A→B ↑, Phase A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area, Cycle Area
Математические операции +, -, *, /, БПФ (6 окон) , БПФскз, Intg, Diff, Sqrt, пользовательские функции, фильтры (ФНЧ, ФВЧ, полосовой, режективный)
Сохранение во внутреннюю память 100 осциллограмм
Фигуры Лиссажу (X-Y) Диапазон: полный
Сдвиг фаз: ±3 градуса
Частотомер
Диапазон 2 Гц - полный диапазон
Разрядность 6 цифр
Тип запуска Фронт, однократный запуск
Декодирование сигналов последовательных шин I²C, SPI, RS-232, CAN
Система запуска
Тип запуска Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон I²C, SPI, RS-232, CAN
Режим запуска авто, обычный, однократный
Блокировка уровня запуска 100 нс ~ 10 с
Диапазон уровня запуска ±5 делений от центра экрана (внутренний запуск)
Запуск по фронту нарастающий, спадающий
Запуск по длительности импульса условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
диапазон установок 30 нс ~ 10 с
Запуск по ранту условие запуска положительная или отрицательная полярность: >, <, =
диапазон установок 30 нс ~ 10 с
Запуск по окну Фронт нарастающий, спадающий
Позиция запуска Вход, выход, время
Ширина окна 2 нс ~ 10 с
Запуск по N фронту Тип фронта нарастающий, спадающий
Время 30 нс ~ 10 с
Номер фронта 1 ~ 128
Скорость нарастания Скорость сигнала положительная или отрицательная полярность: >, <, =
Условие запуска 30 нс ~ 10 с
Запуск по видеосигналу Cистема NTSC, PAL и SECAM
Выбор линии 1 - 525 NTSC
1 - 625 PAL/SECAM
Запуск по логическому шаблону Условие AND, OR, XNOR, XOR
Условие задержки H, L, X, нарастающий фронт, спадающий фронт
Выход запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени
Запуск по истечению времени Фронт нарастающий, спадающий
Установка времени 30 нс ~ 10 с
RS-232 запуск Полярность положительная, инвентированая
Условие запуска Start, Error, Check Error, Data
Разрядность 5 bit, 6 bit, 7 bit, 8 bit
I²C запуск Условие запуска Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data
Разрядность адреса 7 бит, 8 бит, 10 бит
Диапазон 0 - 127, 0 - 255, 0 - 1023
Длина 1 ~ 5 байт
SPI запуск Условие TimeOut
Значение удержания 30 нс ~ 10 нс
Разрядность 4 бит ~ 32 бит
Установка H, L, X
CAN запуск Условие Start of Frame, Type of Frame, Identifier, Data, ID & Data, End of Frame, Missing, Ack, Bit Stuffing Error
Скорость стандарт, пользовательская
Тип сигнала CAN_H, CAN_L, TX, RX
Тип окна Data, Remote, Error, Overload
ОБЩИЕ ХАРАКТЕРИСТИКИ
Дисплей
Тип диагональ 8”, ЖК, сенсорный емкостной
Разрешение 800 × 600 точек
Количество цветов 65536 цветов
Послесвечение 1 сек, 2 сек, 5 сек, бесконечно, отключено. Отображение цветом поддерживается.
Выход для компенсации пробника
Выходное напряжение (типичное) амплитуда 5 В на нагрузке больше 1MОм
Частота (типичное) Меандр 1 кГц
Интерфейс
Для связи с ПК USB host, USB device, PictBridge, LAN, Trig Out (Pass/Fail)
Сохранение USB (форматы файлов *.bmp и *.bin)
WiFi опция
Питание
Напряжение сети 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность
предохранитель 2 A, T тип, 250 В
Батарейное питание 7,4 В; 8000 мАч (время работы около 5 часов)
Массо-габаритные параметры
Габаритные размеры (Д*В*Г) 270 мм × 191 мм × 48 мм
Вес около 1,7 кг
