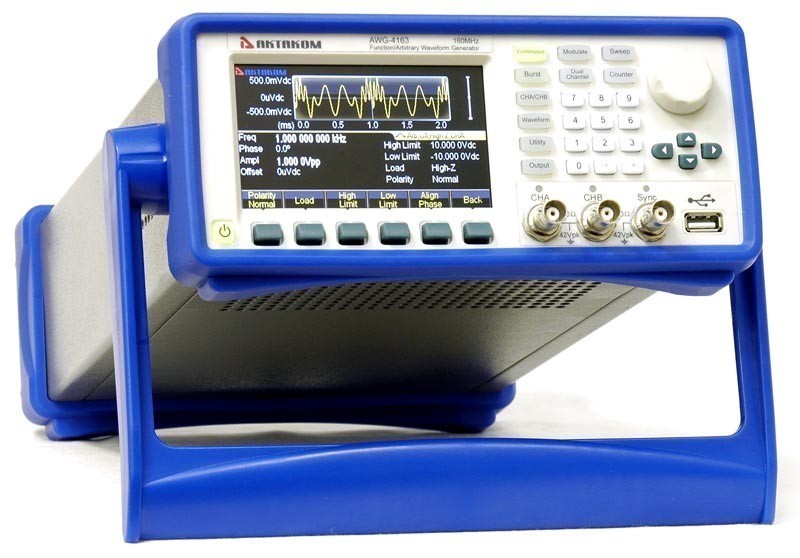

AWG-4163 — генератор сигналов специальной формы

AWG-4163 — генератор сигналов специальной формы
Артикул: 714049
Гарантия: 14 месяцев
Поверка приобретается отдельно: 9558 Р
Бренд: АКТАКОМ
Цена:
112 867 Р
Доступен для заказа
Добавить к сравнению

Генератор сигналов специальной формы АКТАКОМ AWG-4163 построен с использованием технологии прямого цифрового синтеза (DDS), что обеспечивает ему высокое разрешение по частоте, высокую стабильность и малый дрейф. Большое количество генерируемых форм сигнала и типов модуляции позволяют генератору сигналов АКТАКОМ AWG-4163 найти применение в сферах разработки и тестирования электронных устройств, научных исследований, образования. Благодаря наличию интерфейсов USB и LAN генератором сигналов АКТАКОМ AWG-4163 можно управлять дистанционно. Высокая функциональность и невысокая цена делают генератор сигналов специальной формы АКТАКОМ AWG-4163 оптимальным выбором для широкого круга измерительных задач, особенно при ограниченном бюджете.

Технические характеристики:

Характеристика Значение
Максимальная выходная частота 160 МГц
Количество каналов 2
Форма сигнала Синусоидальный, прямоугольный, треугольный, импульсный, белый шум, напряжение постоянного тока DC
137 типов специальной формы
Генерация гармоник 2...50
Частотные характеристики
Диапазон синусоидальный
сигнал
1 мкГц ~ 160 МГц
прямоугольный сигнал 1 мкГц ~ 60 МГц
импульсный сигнал 1 мкГц ~ 60 МГц
пилообразный и треугольный сигнал 1 мкГц ~ 5 МГц
Встроенные формы Количество точек участвующих в формировании сигнала 16 384
Вертикальное разрешение 14 бит
Частота дискретизации 500 Мвыб/сек
Разрешение по частоте 1 мкГц, 12 разрядов
Точность установки (18°C ~ 28°C) 2 ppm
Синусоидальный сигнал
Коэффициент гармоник
Общие гармонические искажения <0.1%
Прямоугольный сигнал
Время нарастания/спада ≤ 8 нс
Выброс ≤ 5 %
Коэф.заполнения 0,1% ~ 99,9% (мин. длительность 10 нс)
Треугольный сигнал
Симмметрия 0 ~ 100%
Импульсный сигнал
Длительность 10 нс ~ 99999 с
Время нарастания/спада ≥ 8 нс
Пользовательская (произвольная) форма
Количество точек участвующих в формировании сигнала от 6 до 1 М точек
Вертикальное разрешение 14 бит
Частота дискретизации 1 мквыб/сек...125 Мвыб/сек, разрешение 1 мквыб/сек

Амплитуда:

Амплитуда (50 Ом) 1 мВп-п -10 Вп-п
Амплитуда (выс. импеданс) 2 мВп-п -20 Вп-п
Вертикальное разрешение 1 мВп-п или 3 бит
Точность ±(1 %+2 мВп-п)
Неравномерность АЧХ (синус, отн. 100 кГц, 1 Впп) ±0.2 дБ (±0.3 дБ (5 МГц ~ 20 МГц)
±0.5 дБ (20 МГц ~ 120 МГц)
±1.0 дБ (≥ 120 МГц)

DC смещение:

Диапазон (DC) ±5 В (50 Ом)
±10 В (высокий импеданс)
Погрешность ± (1%+2 мВ+0,5% ампл.)
Разрешение 0,1 мВdc ~ 2 мВdc

AM Модуляция

Несущая синус, прямоугольный, пила, треугольный, специальной (кроме DC)
Источник Внутренний/Внешний
Модулирующий сигнал синус, прямоугольный, пила, белый шум, специальной (1 мГц ~ 100 кГц)
Коэффициент модуляции 0% ~ 120%

ЧМ Модуляция :

Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний/Внешний
Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 100 кГц)

ФМ Модуляция :

Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний/Внешний
Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 100 кГц)
Девиация 0 ~ 360°

Частотная, фазовая и амплитудная манипуляция

Тип FSK, 3FSK, 4FSK - частотная
PSK, QPSK - фазовая
ASK, OSK - амплитудная
Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний/Внешний
Частота скачка 1 мкГц ~ максимальная частота (для FSK, 3FSK, 4FSK)
Диапазон 1 мГц ~ 1 МГц

SUM модуляция:

Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний/Внешний
Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 1 МГц)
Коэффициент модуляции 0% ~ 100%

ШИМ модуляция:

Частота 1 мГц ~ 100 кГц
Несущая импульсный
Источник Внутренний/Внешний
Девиация 0% ~ 99%

Режим свипирования (качания):

Время свипирования 10 мс ~ 300 с
Закон линейный/логарифмический
Направление Вверх/Вниз
Время задержки, шага 0 ~ 300 с
Источник запуска Ручной, внешний, внутренний

Режим пачек импульсов:

Форма синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC)
Период 1 мкс ~ 500 с
Тип Количество импульсов: 1 ~ 1 000 000
Начальная/Конечная фаза 0° ~ 360°
Источник запуска Ручной, внешний, внутренний

Вход запуска и модуляции:

Уровень TTL
Входной импеданс > 10 К номинальный
Тип разъема BNC

Выход синхроимпульса (Sync ):

Уровень TTL
Длительность < 20 нс (типичное)
Входной импеданс 50 Ом (типичное)
Тип разъема BNC

Частотомер:

Частотный диапазон Один канал: 100 мГц ~ 350 МГц
Разрешение по частоте 7 разрядов/с
Длительность импульса и коэффициент заполнения 100 нс ~ 20 с
Измерение коэф.заполнения 1% ~ 99%

Основные характеристики:

Тип дисплея Жидкокристаллический, 4.3" TFT, 480 х 272
Питание 100~240 В АСскз,45~65 Гц
Интерфейс USB устройство, USB host, LAN
Потребляемая мощность не более 30 Вт
Рабочая температура 0°C...40°C
Габаритные размеры 322 х 256 х 102 мм
Вес 3 кг
