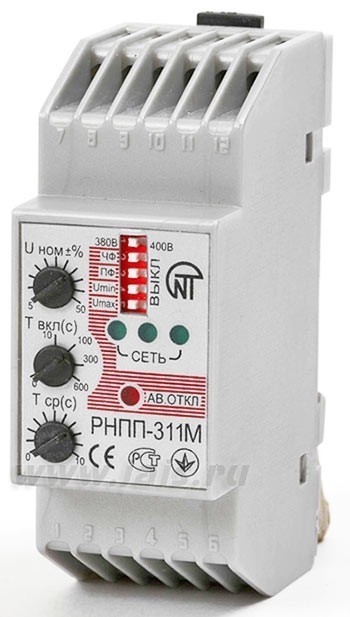

Трехфазное реле напряжения и контроля фаз РНПП-311M

Трехфазное реле напряжения и контроля фаз РНПП-311M
Артикул: 802001
Модель: РНПП-311M
Бренд: Новатек-Электро
Артикул производителя: 3425601311

Это реле напряжения предназначено для наиболее ответственных потребителей. Имеет 6 независимых регулировок по основным параметрам как РНПП-301, за исключением контроля силовых контактов МП, выбора контроля линейного или фазного напряжения. Но имеет меньшие габаритные размеры!

Реле напряжения РНПП-311М предназначено для защиты трехфазных потребителей от основных видов аварии в электрической сети, таких как:

  • выход действующего значения напряжения за пределы допустимоых порогов;
  • нарушения чередования и слипание фаз;
  • нарушения полнофазности и симметричности сетевого напряжения.

Устройство контроллирует основные параметры электрической сети и при их отклонении отключает нагрузку.

Светодиоды на лицевой панели реле индицируют:

  • наличие напряжения в сети;
  • состояние нагрузки (включена или отключена);
  • вид возникшей аварии.

Регулировочные потенциометры позволяют пользователю установить:

  • порог минимально/максимально допустимого значения напряжения (в процентах от номинального напряжения);
  • задержку времени включения нагрузки после восстановления параметров сети;
  • время срабатывания отключения нагрузки при всех видах аварий сетевого напряжения.

С помощью переключателей на лицевой панели устройства пользователь может выбрать тип контролируемой сети 380 / 400В, а также включить или отключить контроль следующих параметров сети:

  • чередования и слипания фаз;
  • полнофазности и симметричности сетевого напряжения;
  • пониженния напряжения;
  • повышенния напряжения.

Соответствующие комбинации положения переключателей позволяют РНПП-311М работать в различных режимах, как:

  • режим полного контроля напряжения сети;
  • режим контроля минимального/максимального напряжения;
  • режим контроля минимального напряжения;
  • режим контроля максимального напряжения;
  • режим контроля наличия фаз;
  • режим контроля неправильного чередования и наличия слипания фаз;
  • режим контроля перекоса фаз, и в других режимах.

Контроль наличия фаз сохраняется при любом положении переключателей в том числе, когда они находятся в положении ВЫКЛ.
Предусмотрена возможность подключения оперативного питания 24В (под заказ).
