ПКСН-1 прибор контроля усилия нажатия

ПКСН-1 прибор контроля усилия нажатия
Артикул: 310014
Гарантия: 12 мес.
Бренд: Прочие (Россия и СНГ)
Цена:
238 488 Р
Доступен для заказа
Добавить к сравнению
Варианты замены: СМР-1

Краткое описание прибора ПКСН-1:

Надежность эксплуатации разъединителей 10 - 750 кВ и ячеек КРУ 6-10 кВ в значительной степени определяется состоянием ламельных контактов, которое в свою очередь определяется силой нажатия в них.

Указанная сила - это наиболее сильно влияющий фактор на искрообразование в контактах при их работе под нагрузкой и при коммутациях.

Ослабление силы нажатия ламельных контактов может привести к искрообразованию даже при отсутствии смещений и перекосов ламелей.

Профилактический контроль силы нажатия ламельных контактов является одним из наиболее важных путей повышения надежности их службы.

Этот контроль усилия нажатия в ламельных контактах разъединителей 10 - 750 кВ и ячеек КРУ 6 - 10 кВ осуществлялся до настоящего времени косвенным способом.

При использовании такого способа производится контроль усилия вытяжения (силы трения) подвижного шаблона, соответствующего геометрическим размерам, типу материала и покрытия подвижного контакта из неподвижных контактов с помощью механического динамометра. Затем производится пересчет силы трения с учетом коэффициента трения в силу нажатия в ламельных контактах.

Данный способ имеет неустранимые методические недостатки:

  • существенные погрешности пересчета из-за изменения коэффициента трения в ламельных контактах (зависит от большого числа причин, учесть которые для практического использования не представляется возможным - особенно характерно для условий эксплуатации);
  • истирание шаблона и его покрытий при проведении операций контроля, ведущее к изменению силы трения;
  • невозможность точного отсчета показаний динамометра при вытягивании шаблона из неподвижных контактов (когда после приложения вытягивающего усилия движение шаблона происходит рывками) и т.п.



Указанные недостатки не позволяют достоверно осуществить контроль силы нажатия в ламельных контактах, что существенным образом влияет на надежность и долговечность оборудования.

Для устранения указанных недостатков целесообразно использовать способ непосредственной оценки силы нажатия в ламельных контактах.

Такой прибор был разработан в ОАО "ВНИИ Электроэнергетики" по техническому заданию РАО "ЕЭС России".

Прибор ПКСН-1 обеспечивает контроль силы нажатия в отдельной паре ламелей контактов врубного типа (контакт электрической цепи, образующийся введением плоской контакт-детали между двумя пружинящими контакт-деталями) отключенных разъединителей 10 - 750 кВ и ячеек КРУ 6 - 10 кВ.

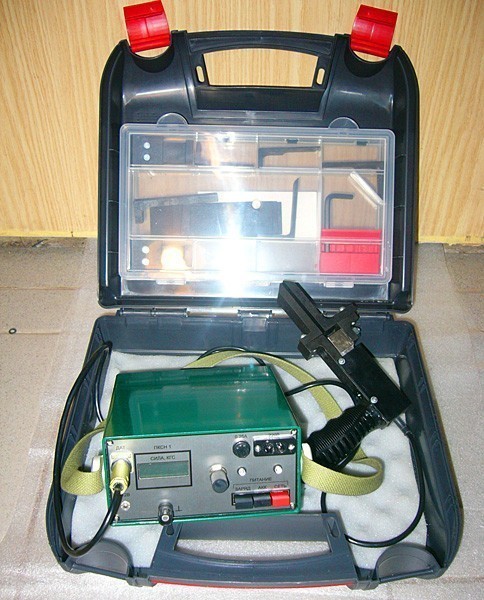

Прибор ПКСН-1 состоит из контрольного щупа, блока измерения и соединительных кабелей. Контрольный щуп выполнен на основе тензорезисторного датчика. Блок измерения служит для обработки сигнала, поступающего с контрольного щупа, и цифровой индикации значения силы нормального контактного нажатия. Контроль и регулировку силы нажатия с помощью прибора может выполнять один человек.

Прибор ПКСН-1 осуществляет преобразование и обработку сигнала силоизмерительного датчика, его обработку и индикацию без отображения информации на цифровом табло силы.

Прибор ПКСН-1 выполнен переносным, пригодным к эксплуатации в условиях открытых распредустройств.
При проектировании прибора были предусмотрены меры по обеспечению помехоустойчивости схемы прибора в условиях электромагнитных полей, присущих энергетическим объектам.

  • Основные технические характеристики прибора ПКСН-1:

    №№ п/п Наименование параметра, размерность Значение параметра
    1 Диапазон контролируемых усилий нажатия, кГс от 0 до 100
    2 Основная относительная погрешность, % 1,5
    3 Дискретность контроля усилий нажатия, кГс 0,1
    4 Вид представляемой информации о контролируемом усилии  цифровой
    5 Напряжение питания, В
    - от встроенного источника постоянного тока
    - от сети переменного тока

    12,6В
    220±22В;50Гц
    6 Время непрерывной работы от аккумулятора до его перезарядки, час (не менее) 16
    7 Рабочий диапазон температуры окружающего воздуха, °С от 0 до + 40
    8 Рабочий диапазон относительной влажности воздуха при температуре 25°С, % до 98
    9 Масса щупа ЩК не более 2 кг
    10 Масса блока БИ не более 3 кг


    Комплект сменных частей и диапазон регулировок контрольного щупа прибора ПКСН-1 позволяют производить контроль нормального нажатия контактов большинства находящихся в эксплуатации типов разъединителей наружной и внутренней установки серий РГ, РД(3), РНД(З), ЗРО, РВ(3) и др.

    Для удобства пользования прибором ПКСН-1 в руководстве по его эксплуатации приведены нормативные значения нормальных контактных нажатий ламельных контактов наиболее распространенных типов разъединителей и ячеек КРУ.

    Прибор ПКСН-1 соответствует Циркуляру РАО "ЕЭС России" Ц-01-01 от 14 мая 2001 г. " О предупреждении поломок опорно-стержневых изоляторов разъединителей 110 - 220 кВ ".
