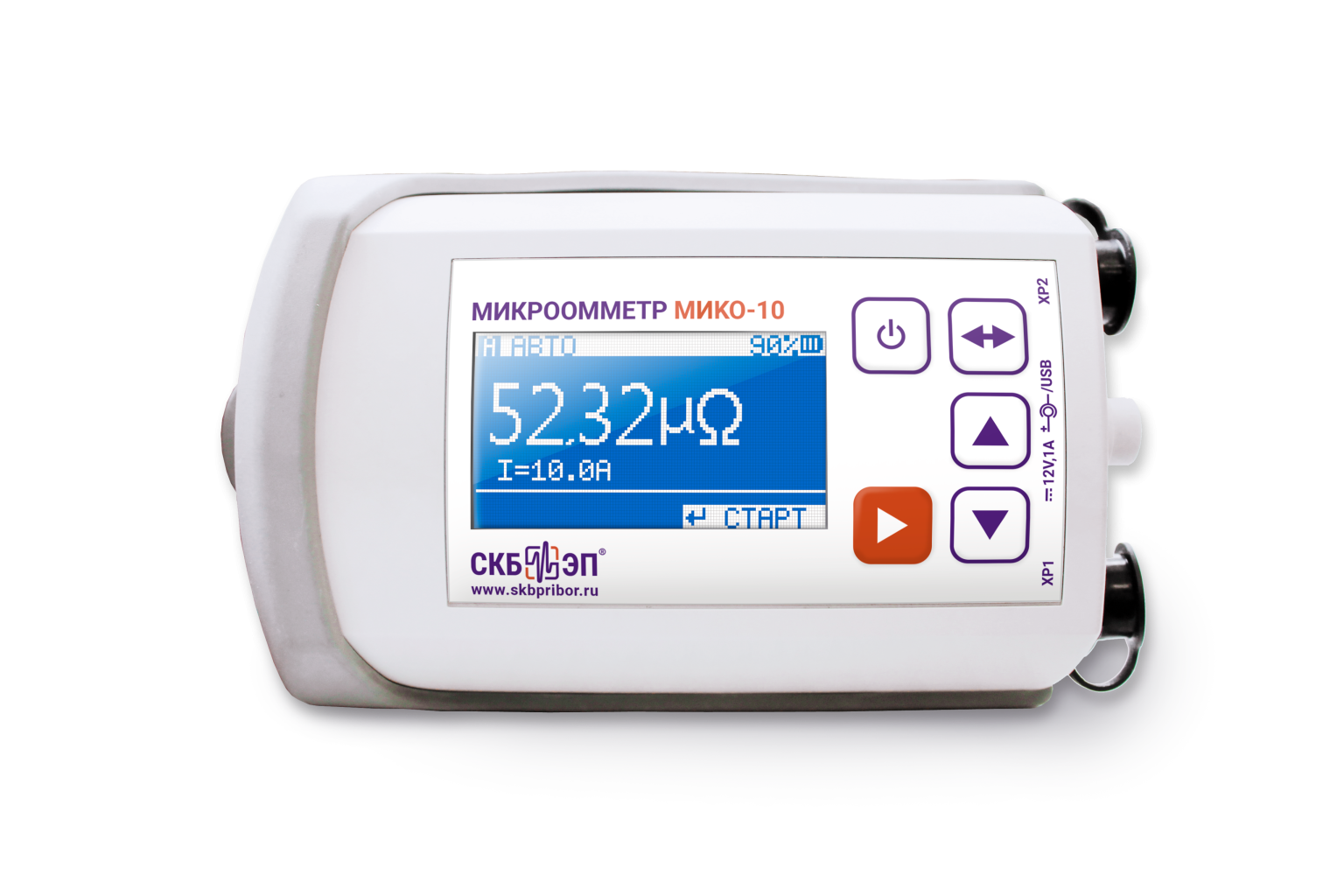

МИКО-10 - малогабаритный микроомметр

МИКО-10 - малогабаритный микроомметр
Артикул: 308072
Гарантия: 24 мес.
Госреестр РФ: 64967-16
Поверка приобретается отдельно: 2000 Р
Межповерочный интервал: 24 мес.
Бренд: СКБ ЭП

Измерения переходного сопротивления в диапазоне 1 ÷ 100 000 мкОм с малой погрешностью ± 0,2%

Малогабаритный наручный микроомметр МИКО-10 предназначен для экспресс-измерения электрического сопротивления постоянному току:

  • контактов высоковольтных и автоматических выключателей, размыкателей, соединителей, разъединителей, контакторов и реле;
  • болтовых, сварных и паяных соединений токопроводов и шин;
  • рельсовых соединений, колесных пар вагонов;
  • машин и прочих аппаратов

Прибор проходит испытания и опытную эксплуатацию для внесения в Госреестр средств измерений.

Сила измерительного тока до 10А

Прибор предназначен для применения в электрических сетях, электростанциях и подстанциях, на тяговых подстанциях электрифицированного транспорта, а также промышленных предприятиях, где достаточно проводить измерения током 10А.

Однако при явном наличии окисной пленки на контактах рекомендуется использовать более мощные микроомметры, такие как МИКО-1 (ток до 50А), МИКО-21 (ток до 200А) или МИКО-2.3 (ток до 1000А), так как измерение при помощи небольших токов в таких ситуациях может дать завышенные показания сопротивления, и как результат повлечет за собой неоправданную отбраковку контактов.

Три режима запуска процесса измерения сопротивления

В приборе реализовано 3 режима процесса запуска измерения:

  • Режим 1 "Однократный": предназначен для измерения переходного сопротивления высоковольтных выключателей без трансформаторов тока и любых разборных и неразборных соединений на токе 1 или 10А. Осуществляется запуск измерения прибора по команде пользователя;
  • Режим 2 "Автоматический": предназначен для измерения переходного сопротивления высоковольтных выключателей без трансформаторов тока и любых разборных и неразборных соединений на токе 1 или 10А с автоматическим запуском измерения по замыкания измерительной цепи;
  • Режим 3 "Встроенный ТТ": предназначен для измерения переходного сопротивления высоковольтных выключателей с трансформаторами тока на токе 10А. Осуществляется запуск измерения прибора по команде пользователя.

Компенсация термо-э.д.с и другие дополнительные функции

МИКО-10 – современный малогабаритный микроомметр, отвечающий последним требованиям пользователей. Прибор обладает рядом важнейших функций:

  • Автокомпенсация термо-э.д.с. в измерительной цепи;
  • Автоотключение питания неиспользуемого прибора;
  • Проверка целостности измерительной цепи;
  • Автоматический запуск измерения при обнаружении целостности измерительной цепи;
  • Автоматическая остановка измерений;
  • Звуковая сигнализация начала и конца измерений.

До 200 измерений при максимальном токе

Прибор имеет энергонезависимую память до 200 измерений, что достаточно для полноценного комплексного обследования КТП.

Связь с персональным компьютером через USB позволяет систематизировать и сохранять результаты на компьютере, а также формировать отчеты измерений.

Для передачи данных в компьютер и ведения архива измерений используется специальная программа производителя.

Мобильный, портативный и автономный прибор

Встроенный аккумулятор микроомметра МИКО-10 обеспечивает его автономность и имеет ёмкость, достаточную для выполнения до 200 измерений при максимальном токе в 10А.

Вес в 0,5 кг, небольшие габариты 150х110х55мм и встроенный аккумулятор позволяют по праву называть микроомметр МИКО-10 мобильным автономным измерительным прибором. Прибор достаточно прост в эксплуатации и надежен.

Свободные руки во время работы (3 способа закрепления прибора)

Прибор выполнен в уникальном эргономичном кейсе, который удобно размещается на руке с фиксацией натяжными ремнями, оставляя обе руки свободными для простоты проведения измерений. Кроме того, прибор легко может быть снят с руки и закреплен на поясе, повешен на шею, а также установлен на любую плоскую поверхность.

Кабели с эргономичной конструкцией

Для удобства подключения к объекту специально разработаны измерительные кабели разной длины и с разными наконечниками:

  • Кабель с игольчатыми подпружиненными контактами. Применяется, например, при контроле сопротивлений сборных и присоединенных шин;
  • Кабель с наконечниками типа "крокодил".

Эксплуатация при любых погодных условиях

Если вам приходится проводить диагностику в сложных погодных условиях, можете не сомневаться в точности результатов. Микроомметр МИКО-10 гарантированно работает при температуре от -20 до +55 °С.

Характеристики МИКО-10:

Параметр Значение
Диапазон измерений сопротивления, мкОм 1 ÷ 100 000
Сила измерительного тока, А 1 и 10
Пределы допускаемой относительной
основной погрешности, %
± 0,2%
Количество измерений при максимальной
силе тока и полностью заряженном аккумуляторе
200 (при I= 10A)
Время зарядки аккумулятора не более, ч 6
Время установления рабочего режима не более,
с, не более
2
Время одного измерения, с 2 сек. – без ТТ
            от 2 до 30 сек. – с ТТ
Связь с ПК по интерфейсу USB
Температурный диапазон эксплуатации,ºС -20 ÷ +55
Масса измерительного блока не более,
кг, не более
0,5
Габаритные размеры, мм 115х110х55


Стандартная комплектация

  1. Измерительный блок МИКО-10
  2. Измерительный кабель с подпружиненными игольчатыми контактами (2 шт.)
  3. Измерительный кабель (2 шт.)
  4. Сетевой адаптер для заряда аккумулятора прибора
  5. Шунт 75 ШСМ МЗ 75А-0,5
  6. Кабель USB 2.0 A-B
